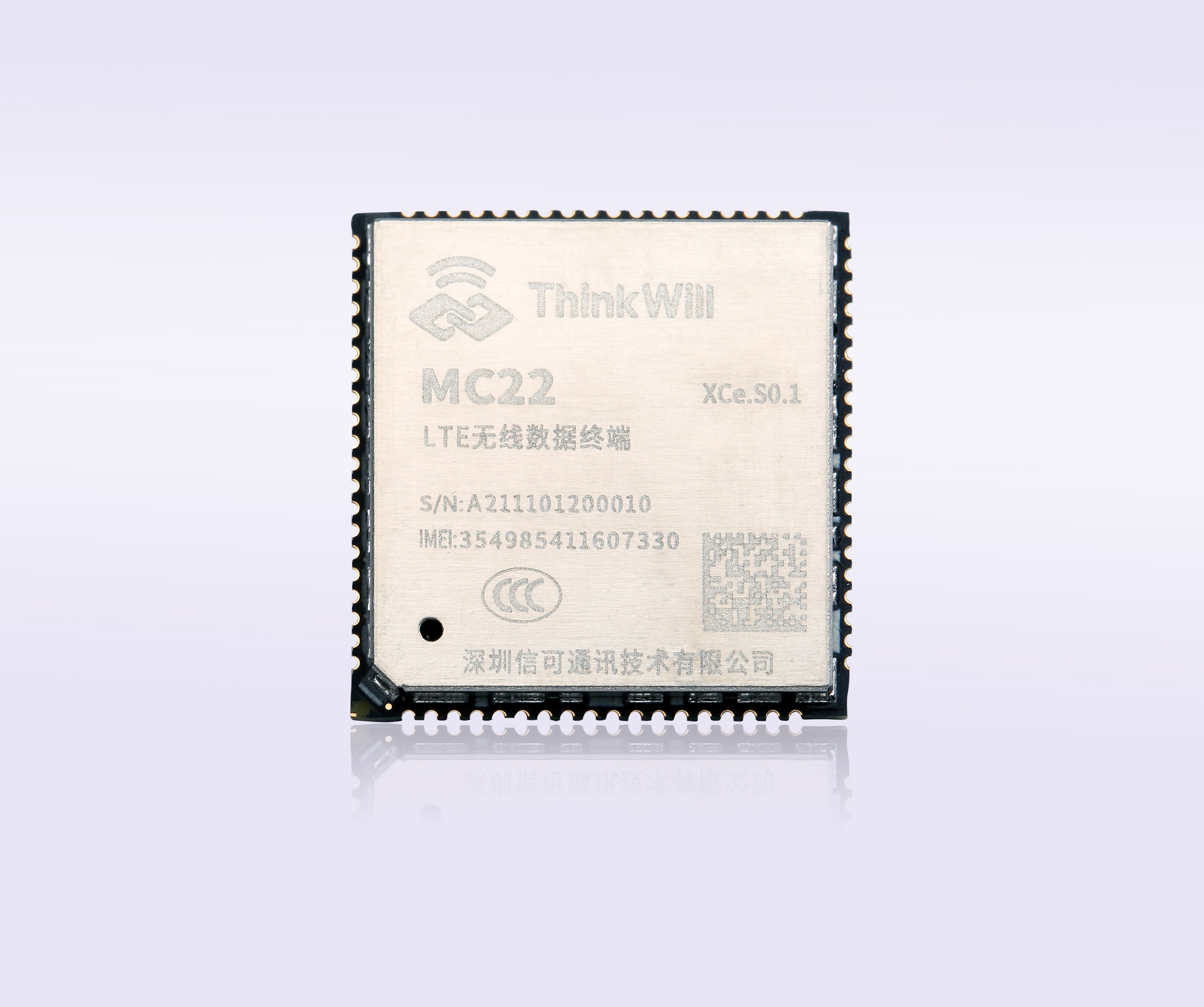

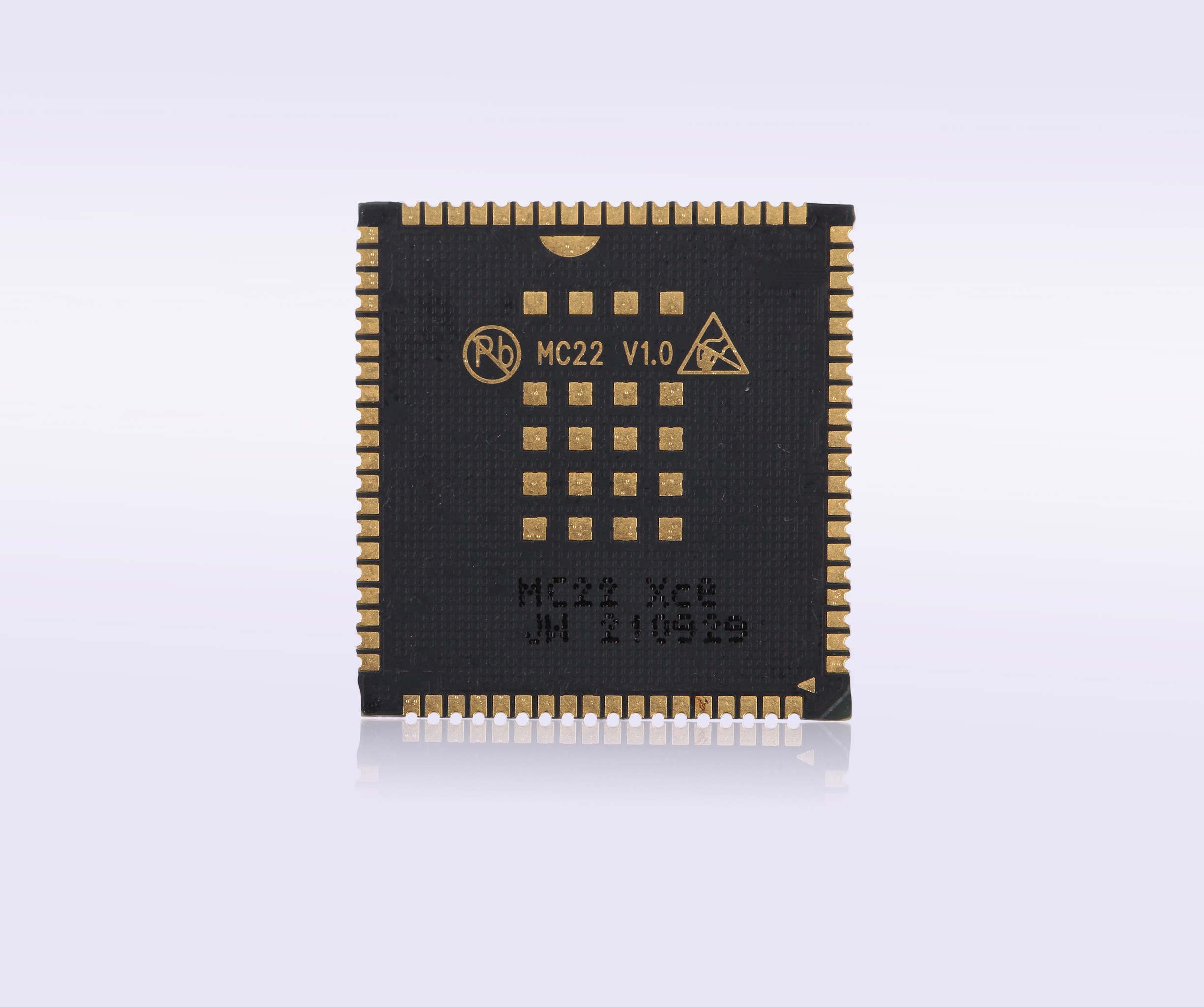

MC22 模塊是一款針對中低速蜂窩數據傳輸?shù)男〕叽纭⒌统杀镜?LTE Cat.1 通信模組，支持 LTE-TDD/LTE-FDD 全網通網絡制式，采用 LCC 封裝形式，具有豐富的外部接口，可廣泛應用與于各類中低速數據傳輸?shù)臒o線通訊終端產品，是 2G模塊的最佳替代解決方案。
MC22 產品特性：
電源電壓 | 3.4V～4.2V（推薦值3.8V） | |
數據業務 | LTE-TDD | 3GPP Cat.1下行速率8.96Mbps，上行速率3.1Mbps |
LTE-FDD | 3GPP Cat.1下行速率10Mbps，上行速率5Mbps | |
發射功率 | LTE-TDD/FDD：23 ±2dBm(Power class 3) | |
軟件升級 | USB本地升級/遠程FOTA升級 | |
撥號方式 | RNDIS/ECM | |
環境適應性 | 工作溫度：-30℃～+70℃ 存儲溫度：-40℃～+85℃ 濕度：5%-95% | |
產品規格 | 尺寸：21.9mm*22.9mm*2.4mm， 重量：About 3.5g， LCC形態焊盤：140 Pins | |
主要接口 | 1：USB2.0 High-Speed接口 2：UART接口兩組 3：復位和開關機接口 4：標準USIM卡接口，支持熱插拔功能 5：休眠喚醒信號接口 6：PCM(數字音頻) 7：I2C接口 8：I2S接口 9：模擬音頻接口 10：4G天線接口 11：標準四線SPI接口 12：標準通用GPIO 13：標準中斷INT接口 14：1.8V參考電平輸出 15：DEBUG_UART接口 16：ADC采樣接口 | |
網絡協議特性 | 支持TCP/UDP/PPP/FTP/HTTP/MQTT協議 支持PAP/CHAP 支持 “THINK_OPEN” 二次開發* | |
AT指令 | 符合3GPP TS 27.007 ,27.005 的AT指令集 Think will 增強AT指令集 | |
驅動&工具 | Windows XP,7,10，Linux，Android Download Tool ， | |
ROHS | 所有器件完全符合EU RoHs標準 | |

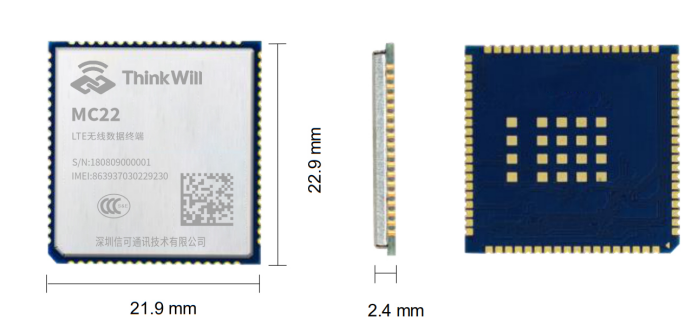

MC22 外觀尺寸
MC22 頻段配置表
配置 | 網絡制式 | ||
型號 | 產品形態 | 細分型號 | 頻段配置 |
MC22 | LGA | MC22 XC | LTE-TDD：B34/38/39/40/41 LTE-FDD：B1/3/5/8 單天線 |
注：Band40頻段范圍：2300~2400MHz Band41頻段范圍：2555~2675MHz | |||
1、以上頁面中的產品圖片及屏幕內容僅作示意，實物產品效果（包括但不限于外觀、顏色、尺寸）和屏幕顯示內容（包括但不限于背景、UI、配圖）可能略有差異，請以實物為準。
2、以上頁面中的數據為理論值，均來自信可內部實驗室，于特定測試環境下所得（請見各項具體說明），實際使用中可能因產品個體差異、軟件版本、使用條件和環境因素不同略有不同，請以實際使用的情況為準。
3、由于產品批次和生產供應因素實時變化，為盡可能提供準確的產品信息、規格參數、產品特性，信可可能實時調整和修訂以上頁面中的文字表述、圖片效果等內容，以求與實際產品性能、規格、指數、零部件等信息相匹配。
4、如遇確有進行上述修改和調整必要的情形，恕不專門通知。
